do natrysku żelkotu
Zastosowanie
Pistolet kubkowy służy do natryskiwania żelkotów poliestrowych na formy negatywowe przy produkcji kompozytów.
Dane techniczne
Pistolet kubkowy do natrysku żelkotu z dyszą 5 mm, ciśnienie maksymalne powietrza 6 bar
Kubek papierowy o poj. 1 litra, 3 sztuki
Szybkozłączka do podpięcia źródła sprężonego powietrza
Montaż zestawu
Pistolet kubkowy składa się z 3 podstawowych elementów: korpusu z rękojeścią, pokrywki na kubek z dyszą oraz kubka.
Montażu należy dokonać według poniższych zdjęć.
Czynności w czasie pracy:
- Przygotować porcję żelkotu w kubku i dodać inicjator wg karty technicznej i dokładnie wymieszać.
- Podpiąć sprężone powietrze do szybkozłączki pistoletu.
- Nałożyć pistolet na kubek i zabezpieczyć sprężyną.

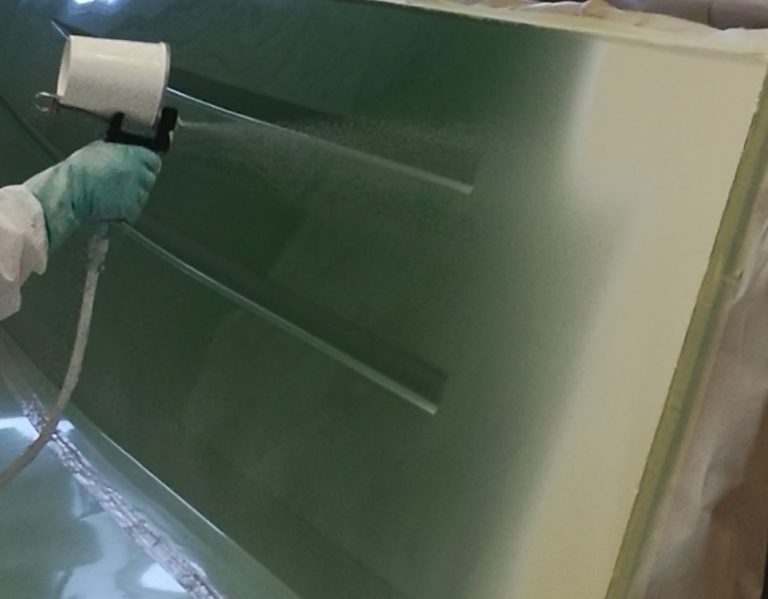

- Trzymając pistolet skierowany w górę nacisnąć spust i skierować na formę.
- W razie konieczności wyregulować ilość powietrza do tworzenia wachlarza.
- Po zakończeniu natrysku skierować pistolet w górę i puścić spust.
- Zdjąć pokrywkę z dyszą z kubka i dokładnie umyć rozpuszczalnikiem.
- W przypadku konieczności wymiany części, należy pamiętać, że wszystkie gwinty są klejone i należy przed odkręceniem nagrzać np. palnikiem w celu zmiękczenia kleju.
Części zamienne:
PGC-001 Korpus pistoletu
PGC-002 Pokrywka
PGC-003 Naciąg z zaczepem
PGC-004 Tuleja dyszy
PGC-005-5 Dysza 5 mm
PGC-006 Regulacja powietrza
PGC-007 Spust
PGC-008 Zestaw oringów
PGC-010 Kubek papierowy
